Jak parcie gruntu rozkłada się w ścianie z pali i opinki

Parcie gruntu w wykopach budowlanych nie ogranicza się do bezpośredniego oddziaływania na pionowe słupy. Bezpieczeństwo przestrzeni roboczej zależy od kompletnej drogi przenoszenia obciążeń przez cały układ konstrukcyjny. System złożony z opinki, nośnych kształtowników oraz ich głębokiego zakotwienia w gruncie rodzimym tworzy spójną barierę. Prawidłowy rozdział sił decyduje o stabilności ścian wykopu, zwłaszcza przy realizacji skomplikowanych projektów infrastrukturalnych i hydrotechnicznych.

Mechanizm przekazywania nacisku na pionowe słupy

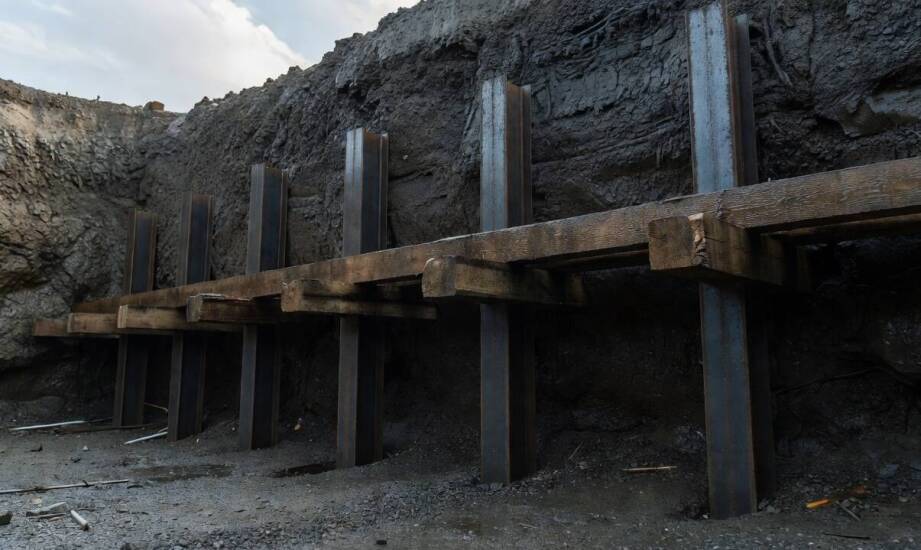

Opinka wypełnia przestrzenie między stalowymi słupami osadzanymi zazwyczaj w rozstawie od 1 do 3 metrów. Wykonawca montuje ją sukcesywnie w miarę odsłaniania kolejnych warstw ziemi. Drewniane bale lub stalowe profile stykają się bezpośrednio z półkami słupów, przejmując poziomy nacisk złoża. Sztywność kontaktów między opinką a słupami determinuje stopień redystrybucji obciążeń na elementy nośne. Sztywne połączenia gwarantują równomierne obciążenie układu, podczas gdy luźniejsze styki sprzyjają niebezpiecznym, lokalnym koncentracjom sił.

Tradycyjna obudowa berlińska wykorzystuje pale jako pionowe elementy zginane. Zabezpieczenie to funkcjonuje dzięki ścisłej interakcji wszystkich komponentów. Fundamentowe słupy pełnią funkcję głównych przekaźników sił na stabilne podłoże, przejmując energię poprzez bierne parcie poniżej dna wykopu. Rozkład naprężeń ulega modyfikacjom w zależności od zastosowanego schematu podparcia, w tym ewentualnego użycia kotew gruntowych lub stalowych konstrukcji rozparcia. Klasyczne modele obliczeniowe, takie jak diagramy Terzaghiego i Pecka, wymagają korekt przy analizie takich nieciągłych systemów ścian.

Reakcja układu na pogłębianie wykopu i zmiany geologiczne

Zwiększanie głębokości prowadzonych prac potęguje wartość parcia czynnego. Sytuacja ta wymusza odpowiednio głębsze zagłębienie słupów poniżej dna urobku. Konstrukcje wspornikowe zachowują równowagę momentów zazwyczaj do głębokości 3–4 metrów. Przekroczenie tej granicy wymaga zastosowania dodatkowego podparcia, a rezerwę stateczności zapewnia osadzenie profili w niższych partiach gruntu. Nowoczesne oprogramowanie geotechniczne analizuje parametry ścinania i precyzyjnie wyznacza niezbędne wartości pogrążenia pali.

Różne rodzaje podłoża odmiennie dystrybuują obciążenia. Grunty niespoiste generują parcie o charakterze trójkątnym z wyraźnym efektem przesklepienia między profilami. Zjawisko przesklepienia w piaskach odciąża środkową część przęsła opinki, przenosząc ciężar bliżej bocznych krawędzi. Grunty spoiste rozkładają nacisk w sposób znacznie bardziej równomierny. Obecność wody wprowadza dodatkowe parcie hydrostatyczne, które przesuwa maksimum obciążeń ku dolnym partiom zabezpieczenia. Nawodnione warstwy wymuszają instalację igłofiltrów lub studni depresyjnych, ponieważ nieszczelny charakter ścianki sprzyja niekontrolowanemu przepływowi cieczy.

Miejsca naroży, przerwy robocze oraz strefy osłabionego podparcia zaburzają przewidywalny rozkład sił. Narożniki generują efekty trójwymiarowe lokalnie zwiększające parcie gruntu, co wymaga wdrożenia punktowych wzmocnień profilowych. Podobne koncentracje obciążeń pojawiają się przy wszelkich nieciągłościach układu nośnego.

Warszawskie Przedsiębiorstwo Robót Inżynieryjnych Żyrardów projektuje i wykonuje kompleksowe zabezpieczenia wykopów dla generalnych wykonawców budowlanych. Firma dostosowuje układ słupów oraz schemat podparcia do specyfiki geologicznej danej inwestycji na terenie całej Polski. Praktyka inżynieryjna spółki obejmuje wykorzystanie technologii wibracyjnych i bezwibracyjnych, pozwalając na zachowanie rygorystycznych norm bezpieczeństwa przy zróżnicowanym rozkładzie obciążeń.

Bezpieczeństwo głębokich wykopów opiera się na ciągłym kontrolowaniu drogi przekazywania obciążeń między warstwami ziemi a elementami oporowymi. Każda zmiana głębokości lub warunków hydrologicznych wymusza ponowne przeliczenie parametrów układu. Geometria profili, poziom ich zagłębienia oraz rodzaj wypełnienia tworzą mechanizm gwarantujący stabilność wyłącznie przy pełnej, zaplanowanej współpracy wszystkich części składowych.
